金联宇电缆沟阻火墙是什么?

金联宇电缆沟阻火墙

1 适用范围

本节内容适用于配网工程中的在电缆沟处设置阻火墙(防火墙)的施工。

2 规划要求

2.1 制品工艺要求

阻火墙要满意耐火极限要求,封堵要密实,外表工艺要漂亮。防火资料涂刷厚度应到达规划要求。

2.2 规划要求内容

(1)阻火墙的设置条件

室外电缆沟及电缆地道防火封堵以下部位室外电缆沟应设置阻火墙:

a.共用主沟道的分支处;

b.多段配电装置对应的沟道恰当分段处;

c.变电站外宜相隔约200m或通风区段处;

d. 变电站内宜相隔约100m或通风区段处;

e.至控制室或配电装置的沟道进口、变电站围墙处。

(2)阻火墙的装置方法

阻火墙两边选用12mm及以上厚度的防火隔板封隔、中心选用无机堵料、防火包或耐火砖堆砌,其厚度依据产品的功能而定(一般不小于250mm)。阻火墙内部的电缆周围有必要选用不得小于20mm的有机堵料进行包裹。防火墙顶部用有机堵料填平坦,并加盖防火隔板;底部有必要留有两个排水孔洞,排水孔洞处可运用砖块砌筑。阻火墙两边的电缆周围运用有机堵料进行密实的分隔包裹,其两边厚度大于阻火墙表层20mm,防火板外侧电缆用防火涂料涂刷,涂刷长度不小于1m。电缆周围的有机堵料宽度不得小于防火板,外侧电缆周围和防火板缝隙处选用有机堵料密实封堵做成几何图形,堵料厚度杰出防火板面不小于10mm,面层平坦。

(3)阻火墙和资料要求

a) 阻火墙的构成方法,均应满意按等效工程条件下规范实验的耐火极限不低于1h。

b) 阻火墙的构成,宜选用阻火包、矿棉块等软质资料或防火封堵、耐火隔板等便于增加或替换电缆时不致损害其他电缆的方法,且在或许饱尝积水浸泡或鼠害效果下具有安定性。

c) 施工前清楚电缆外表尘埃、油污。涂刷前,将涂料拌和均匀,涂料不宜太稠。

d) 水平敷设的电缆沿电缆走向进行均匀涂刷,笔直敷设的电缆宜自上而下涂刷,涂刷的次数、厚度及距离时间应契合产品的要求。

e) 用于耐火防护的资料产品,应按等效工程运用条件的焚烧实验满意耐火极限不低于1h的要求,且耐火温度不宜低于1000℃。

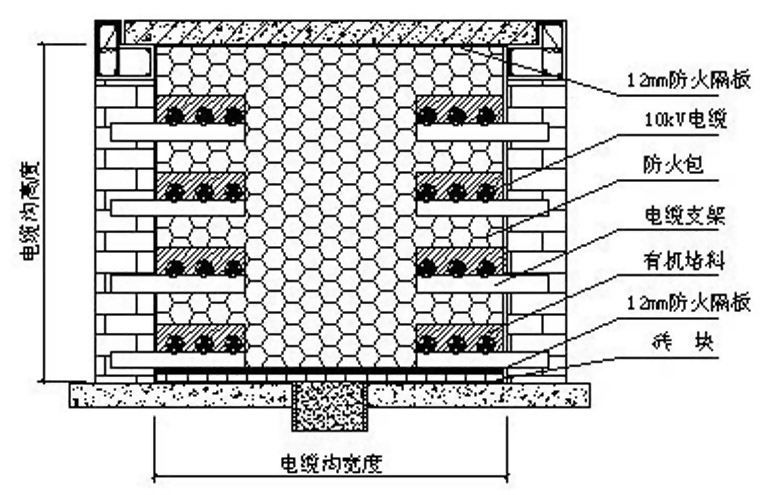

图2-1 电缆沟阻火墙立面图


图2-2 电缆沟阻火墙侧面图



2.3 规划要求控制点

表2.3  电缆沟阻火墙规划要求控制点

工  序

规划要求控制点

电缆沟阻火墙

阻火墙耐火极限:不低于1h。

装置防火隔板:防火墙顶部用有机堵料填平坦,并加盖防火隔板,装置防火板接缝要堆叠。

浇注防火涂料:防火板外侧电缆用防火涂料涂刷,涂刷长度不小于1m,涂层厚度需到达1mm。

填充防火包:相邻两层防火包的接缝应错开,防火包叠放的总尺度与封堵口的尺度契合。

包裹防火带:一般在运用防火涂料处理有困难的电缆线路上和电缆接头两边及相邻电缆2~3m长的区段施加防火包带。



3 施工工艺关键

(1)防火阻燃资料应契合下列要求:

a) 有关检测组织的检测陈述、合格证、出厂质量检验陈述;

b) 有机堵料不氧化、不冒油,软硬适度具有必定的柔韧性;

c) 无机堵料无结块、无杂质;

d) 防火隔板平坦、厚薄均匀;

e) 防火包遇水或受潮后不板结;

f) 防火涂料无结块、能拌和均匀;

g) 阻火网网孔尺度巨细均匀,经纬线粗细均匀,附着防火复合胀大料厚度共同;

h) 网曲折时不变形、不掉落,并易于曲面固定。

(2)装置防火隔板

a) 施工前,整理现场除掉油垢、尘埃和杂物。在场外查看防火隔板应平坦、漂亮、无裂缝、破损并按量测尺度事前准备好防火隔板。

b) 施工中,如需搬动电缆时,应有安全措施和监护。装置防火板接缝要堆叠。

(3)浇注防火涂料

a) 涂刷前,整理电缆外表除掉油垢,尘埃和杂物。拌和涂料,使粉末沉淀物与液体混匀。

b) 涂刷时,涂料的恩氏黏度以100s为宜,若过稠,应谐和稀释剂(200号溶剂汽油或松香水),以保证涂料均匀附着被涂物。

c) 屡次涂刷,每距离4h可涂刷一次,直至涂层厚度达1mm左右停止。

d) 涂刷时,应留意:涂料溶剂为挥发性易燃物,施工时应禁止火种和加强通风。谨防水分进入涂料,使涂层结皮、龟裂。未用完涂料,应从头封严,以利再用。

(4)填充防火包

a) 施工前,整理现场除掉油垢,尘埃和杂物。量测封堵点的尺度核算封堵体积,作为预算防火包用量的依据。预算时,应满意:相邻两层防火包的接缝应错开,防火包叠放的总尺度与封堵口的尺度契合。

b) 防火墙叠放,墙基应铲除积水、填平水坑,然后分层错缝叠放。

c) 电缆穿插点封堵叠放,将穿插电缆分层理顺,自下而上,理顺一层电缆,叠放一层防火包,留意各层防火包接缝错开。

(5)包裹防火带

一般在运用防火涂料处理有困难的电缆线路上和电缆接头两边及相邻电缆2~3m长的区段施加防火包带。包带在绕包时,应半叠绕包两层及拉紧密实即可。
